システムの全体像

水槽の水位低下をセンサーが検知し、補水タンクの水をポンプで自動給水します。設置後は必ず給水開始から停止までを確認してから、通常運転を始めてください。

補水タンク内の水中ポンプから透明チューブを通して水槽へ給水します。センサー一体型コントローラーが水位を監視し、下側の検知位置より水位が下がると給水を始め、上側の検知位置で停止します。

安全にお使いいただくために

水を自動で送る機器です。設置を誤ると、水槽の水があふれる、または補水タンクへ逆流して止まらなくなるおそれがあります。表示の区分は次のとおりです。

危険	取り扱いを誤った場合、死亡または重傷を負う切迫した危険が想定される内容です。
警告	取り扱いを誤った場合、死亡または重傷を負うおそれが想定される内容です。
注意	取り扱いを誤った場合、軽傷を負うおそれ、または物的損害の発生が想定される内容です。

危険電源アダプターと接続部を濡らさないでください。感電・火災の原因になります。設置や点検の作業をする前に、必ず電源プラグを抜いてください。日本国内の交流100V専用です。

警告給水口は必ず水面より上へ。給水口を水中へ入れないでください。逆流を防ぐため、水槽の水面より上の位置へ確実に固定します。

警告電源を切っても水が流れ続ける場合があります。補水タンクの水面が水槽側の給水口より高いと、サイフォン現象によりポンプ停止後も水が流れ続けることがあります。設置前に相対的な高さを確認し、第6章の手順を実施してください。

注意吐出水をセンサーへ当てないでください。給水中の水や気泡が検知面へ直接当たると誤検知の原因になります。給水口をセンサーから離し、互いに向かい合わない位置へ固定します。

注意保護カバーはテスト後に装着します。最初は保護カバーを外した状態で給水開始と停止を確認し、正常動作を確認した後、気泡・異物・直射日光の影響を減らすため取り付けます。

注意対応ガラス厚は最大19 mmです。磁石式マウントの対応範囲を超える水槽には固定できません。固定後はセンサーと給水口が動かないことを確認してください。

各部の名称

使用前に、次の6点が揃っていることを確認します。

No.	名称	はたらき

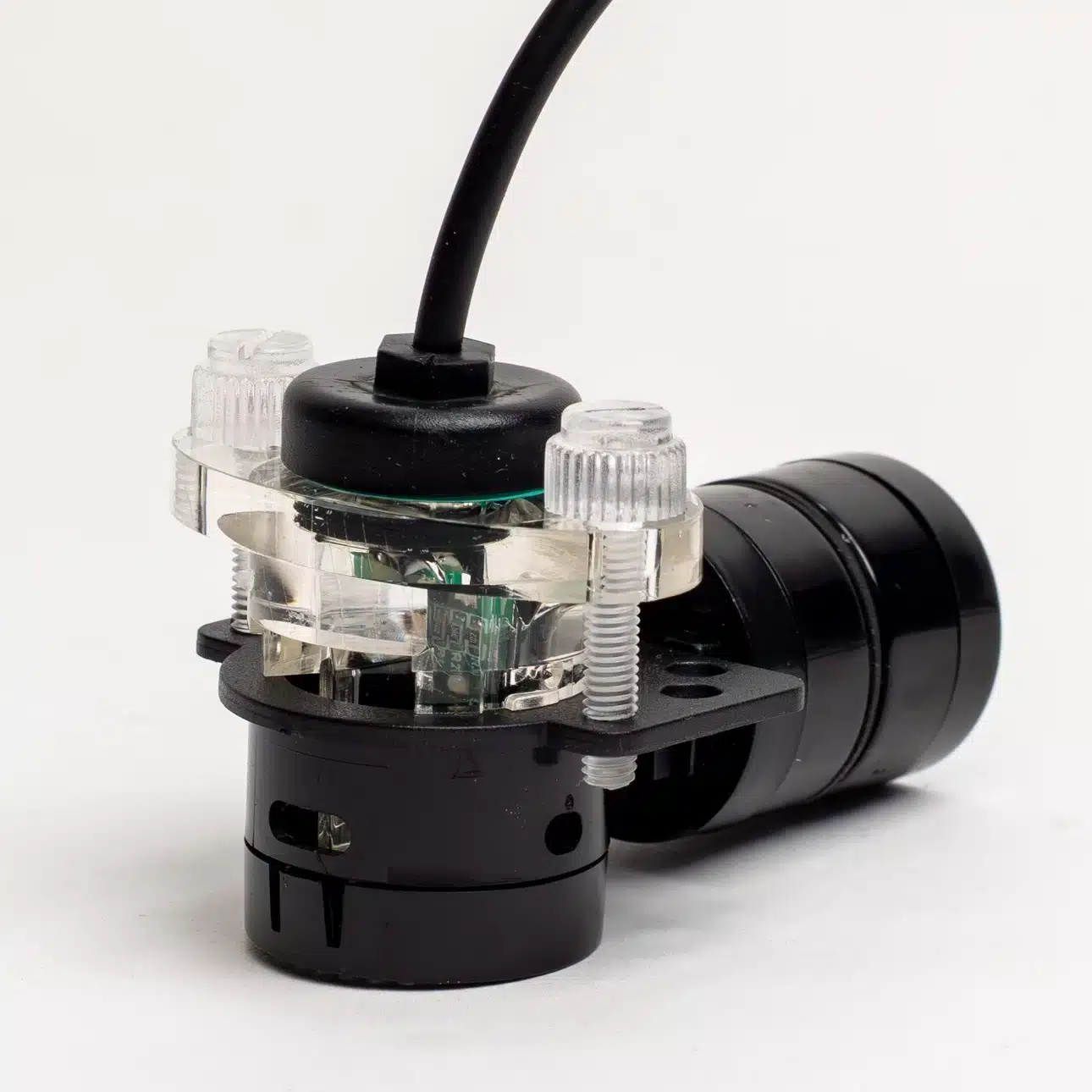

01	センサー一体型コントローラー	下側と上側の2つの検知位置で水位を監視し、表示灯で状態を知らせます。
02	保護カバー・磁石式マウント	検知面を気泡や異物などの影響から守り、センサーを水槽壁面へ固定します。

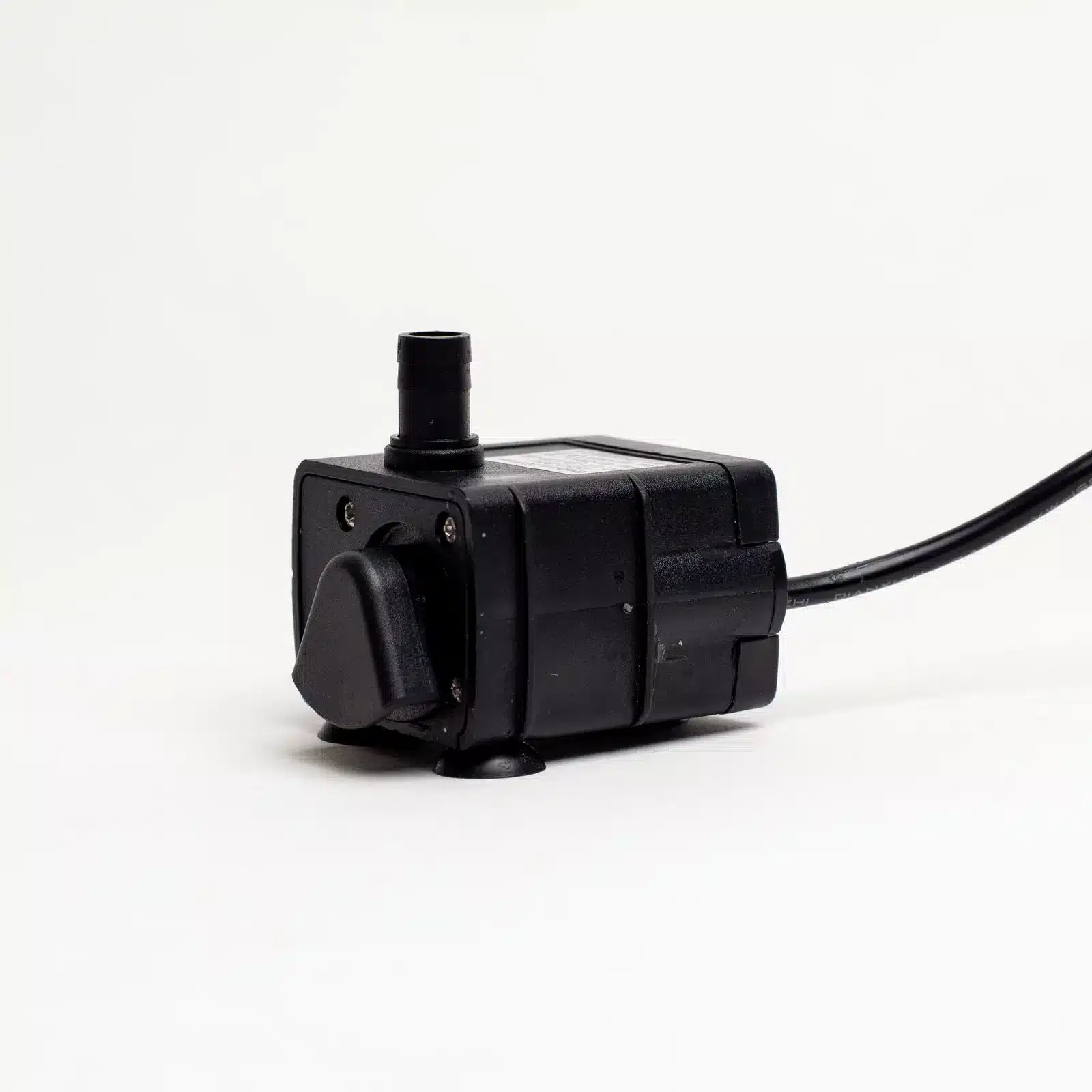

03	DC水中ポンプ	補水タンク内の水を透明給水チューブへ送ります。吸盤で安定する位置へ設置します。
04	透明給水チューブ	ポンプから水槽へ補水水を送ります。折れやつぶれがない経路で配管します。
05	磁石式チューブホルダー	水槽側の給水口を水面より上の位置へ固定します。
06	電源・ポンプ接続部	動作電圧はDC 12 Vです。接続順は電源を先、ポンプを後にします。

水位の検知と表示灯

下側の検知位置を通常の水位に合わせます。水位が下側より低くなると補水し、上側の検知位置まで上がると停止します。

表示	水位・状態	確認すること
青	水位が上側の検知位置に到達	給水が停止していることを確認します。

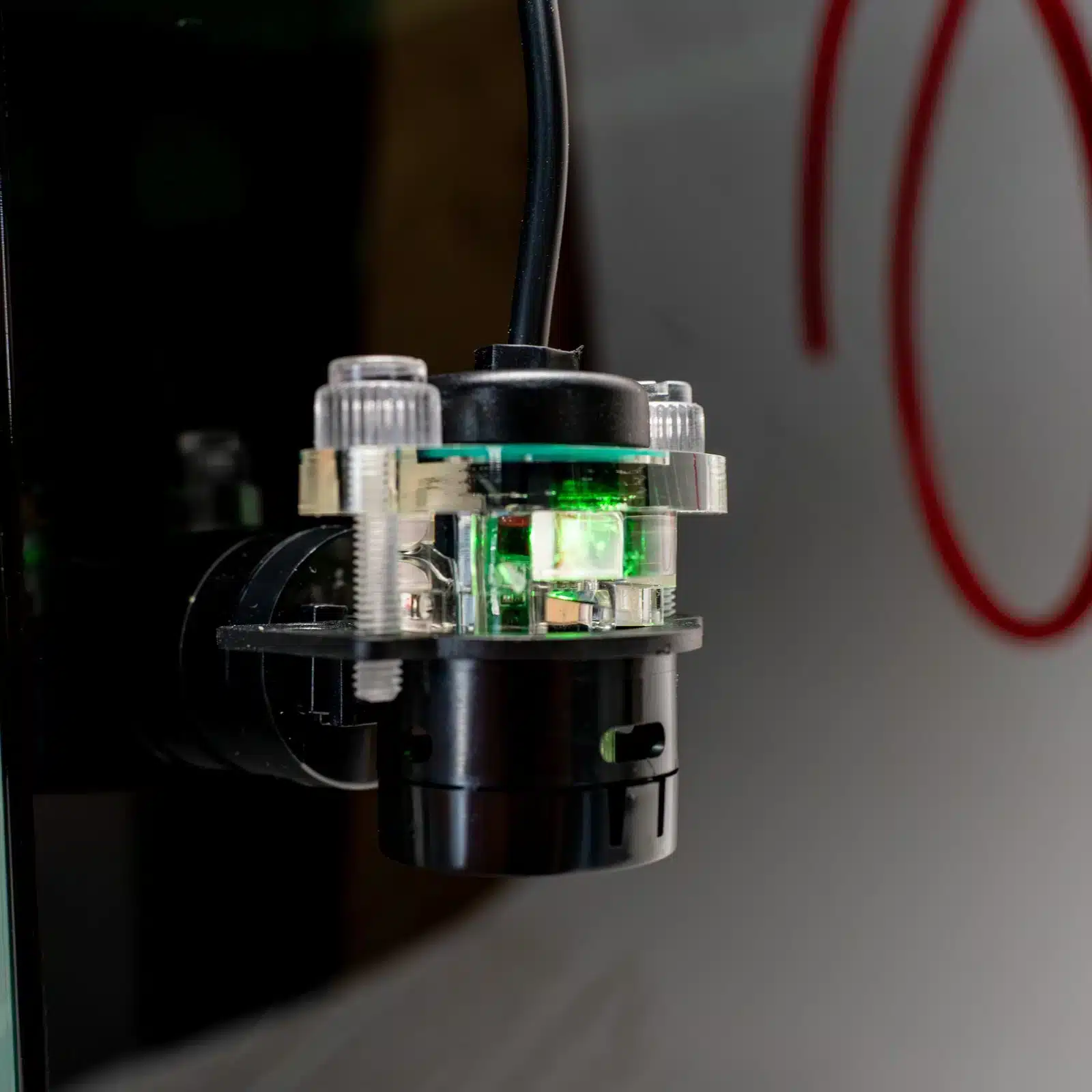

緑	通常水位	水位を監視している状態です。
消灯	下側の検知位置より低い水位	初期テストではポンプが作動することを確認します。
紫	運転時間超過	最初に補水タンクの残量を確認します。
速い点滅＋停止	検知または運転の異常	原因を取り除き、電源を入れ直します（第8章）。

設置する

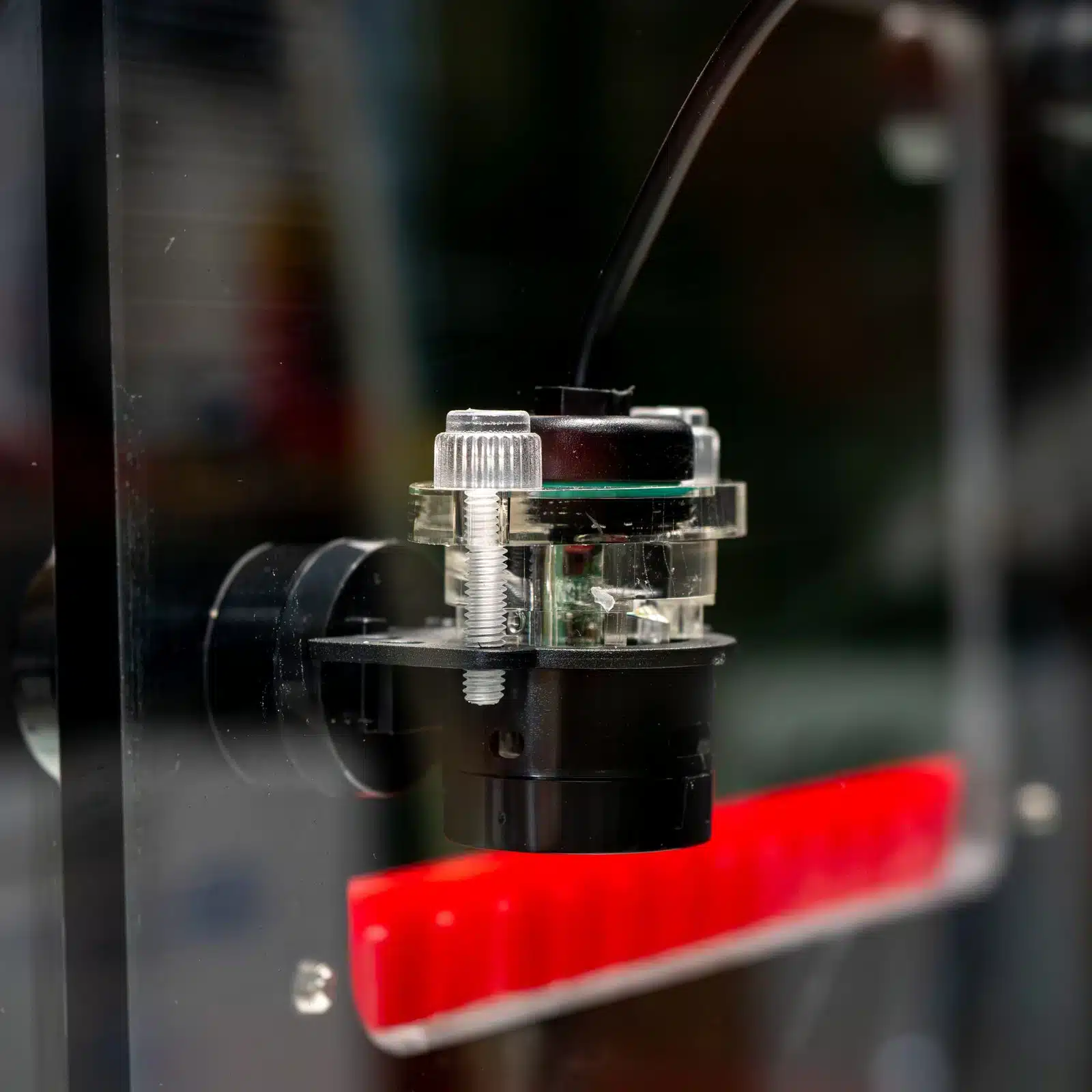

1. センサーの位置を決める保護カバーはまだ取り付けず、下側の検知位置を維持したい通常水位に合わせ、磁石式マウントで固定します。

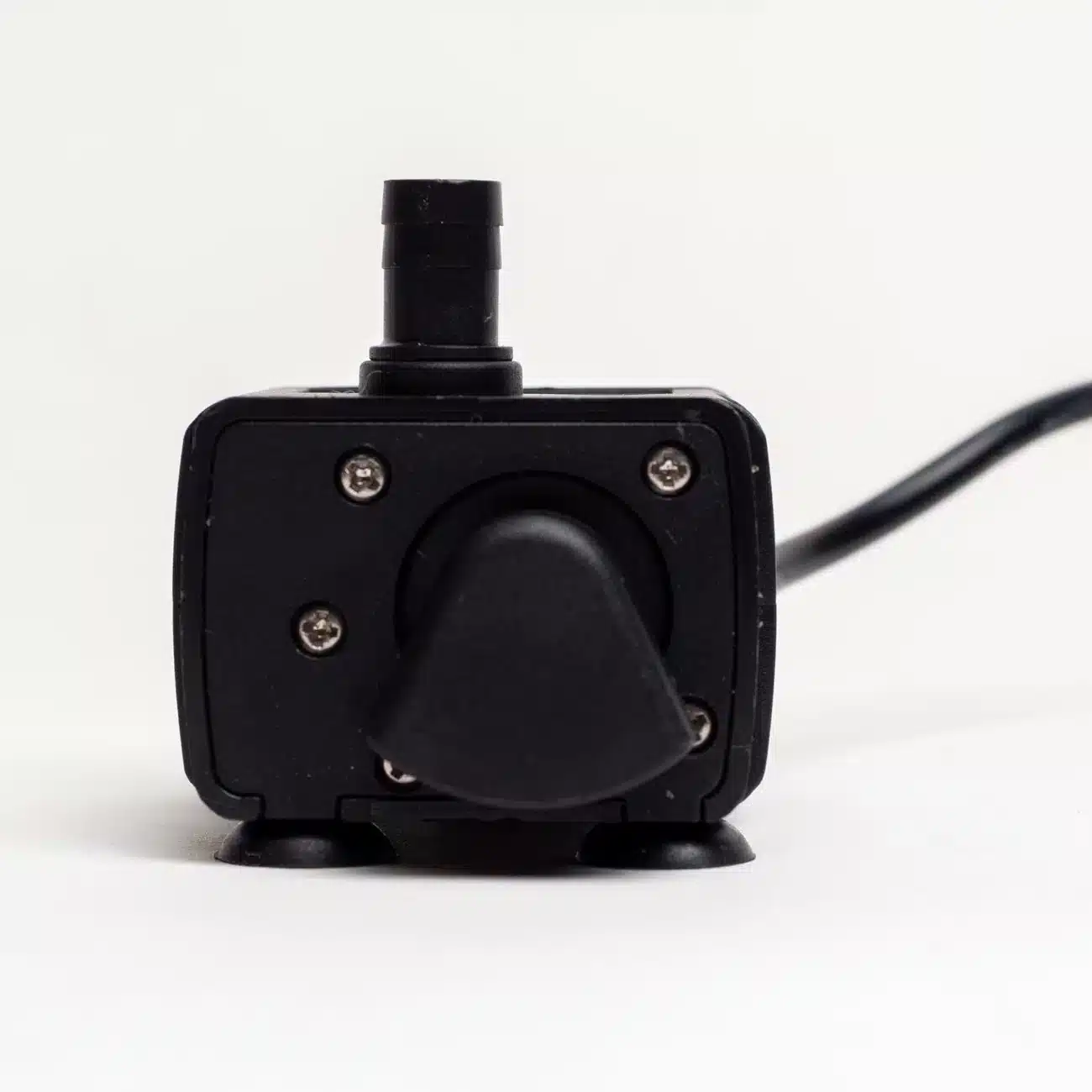

2. ポンプとチューブを設置するポンプの吐出口へ透明給水チューブを確実に差し込み、補水水を入れたタンク内へポンプを安定して設置します。

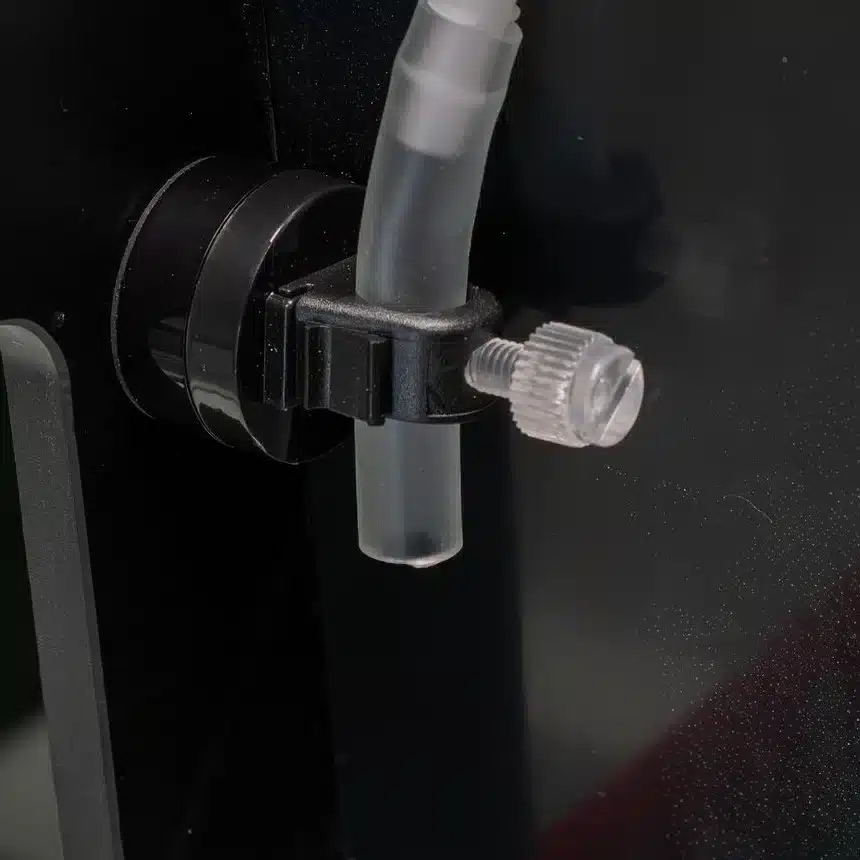

3. 給水口を固定するチューブホルダーを使い、水槽側の給水口を水面より上に固定します。吐出水がセンサーへ直接当たらない向きにしてください。
4. チューブ経路を確認する折れ、つぶれ、抜けがなく、ポンプから水槽まで無理なく配管されていることを確認します。
5. サイフォン対策を確認する補水タンクの水面が水槽側の給水口より高い場合は、第6章の約1 mmの通気穴を設けてから通電します。
6. 電源、ポンプの順で接続する電源側を先に接続し、その後でポンプを接続します。接続後は水槽から離れず、起動動作を確認します。

注意保護カバーは動作確認が終わるまで取り付けません。検知位置と給水停止を目視できる状態で初期テストを行い、正常動作を確認した後に装着します。

サイフォン現象を防ぐ

補水タンクの水面が水槽側の給水口より高い配置では、ポンプが止まってもチューブ内の水が流れ続けることがあります。この条件では、補水タンク上方のチューブに約1 mmの通気穴を設けます。

1. 高さを比べる補水タンクの水面と、水槽側の給水口の高さを比べます。
2. 通気穴を開ける補水タンクの水面が給水口より高い場合、補水タンク上方を通るチューブに約1 mmの穴を開けます。
3. 戻る位置と向きを調整するポンプ作動中に穴から出る水が、周囲へ飛び散らず補水タンク内へ戻る位置と向きに調整します。
4. 流れが止まることを確認するポンプ停止後に穴から空気が入り、水槽への流れが止まることを目視で確認します。

警告穴の位置は必ず補水タンクの上。運転中は通気穴からも水が出ます。穴から出た水が補水タンク以外へ流れる位置には設けないでください。

起動と初期テスト

1. 電源を先に接続するセンサーの表示を確認できる状態にします。
2. ポンプを後から接続するシステムが起動し、上側の検知位置まで自動で給水することを確認します。
3. 上側で停止することを確認する水位が上側の検知位置に達し、表示が青になってポンプが停止することを目視します。
4. 水位を下側より下げる水槽の水を少量取り出し、下側の検知位置より水位を下げます。
5. 自動で再給水することを確認するポンプが作動し、再び上側の検知位置で止まるまで水槽から離れないでください。
6. 正常確認後に保護カバーを装着する検知面を覆うように正しく取り付けます。

注意水位を素早く下げても給水しないとき。センサー先端に残った水を軽く振り落としてから、もう一度テストしてください。

警報からの復帰

速い点滅とポンプ停止は、検知または運転の異常を知らせます。例として、補水タンクが空になった場合や、1回の補水による水位上昇が 1 cm を超える状態があります。

1. 補水タンクを確認する空になっている場合は補水水を補充します。
2. 設定する水位差を確認する1回の補水で水位が 1 cm を超えて上昇する設置になっていないか確認し、必要に応じてセンサー位置を見直します。
3. センサーと配管を確認する検知面の気泡・異物、チューブの折れや外れ、ポンプの設置と接続を確認します。
4. 原因を取り除いて再通電する電源を入れ直し、給水開始から停止までを目視で再確認します。

日常の確認とお手入れ

確認する場所	見るポイント
補水タンクの残量	空になる前に補充します。水量が不足すると給水できず、警報停止の原因になります。
センサーの検知面	気泡や異物を取り除き、直射日光が強く当たっていないか、保護カバーが正しく付いているか確認します。
給水口と通気穴	給水口が水面より上にあること、約1 mmの通気穴を設けた場合は詰まりがなく、水が補水タンクへ戻ることを確認します。
水槽を変更したとき	設置位置を見直し、起動と初期テストを最初からやり直してください。

警告お手入れの際は必ず電源プラグを抜いてください。センサーは柔らかい布で拭き、洗剤や薬品は使用しないでください。

困ったとき

仕様

商品名	毎日の面倒な足し水から解放 自動給水システム
製品コード	c-3906
動作電圧	DC 12 V
電源仕様	12 V / 0.5 A
定格電力	4 W
ポンプ流量	280 L/h
給水チューブ	標準長さ 2 m
対応ガラス厚	最大 19 mm
ハウジング材質	PC＋ABS
センサー部寸法	50 × 39 × 40 mm

ポンプ流量などは資料記載値です。実際の給水量はチューブの取り回しや設置条件で変わるため、設置後の初期テストで確認してください。
